本發明涉及一種市政污水處理工藝及裝置，屬于市政環保技術領域。本發明針對市政生活污水，采用了預過濾、生化處理、藻類光反應處理、超濾處理、反滲透處理、濃水絮凝、反滲透濃縮、電滲析、蒸發結晶等步驟，實現了生活污水的零排放。該工藝能夠?qū)⑸钗鬯M(jìn)行集成處理步驟之后，實現純水的回用、污染物的降解、廢鹽的回收。


　　權利要求書

　　1.一種市政污水處理工藝，其特征在于，包括如下步驟：

　　第1步，將生活污水經過格柵進行過濾處理;

　　第2步，對第1步得到的污水中加入第一絮凝劑和堿沉淀劑，進行沉淀反應;

　　第3步，對第2步得到的上清液送入石英砂過濾器中進行快速過濾，去除上清液中的顆粒物雜質;

　　第4步，對第3步得到的濾液依次采用厭氧、缺氧生化處理;

　　第5步，對第4步得到的污水采用活性污泥法(SBR)處理;

　　第6步，對第5步得到的污水采用藻類光反應處理，消除水中殘余的氮和磷;

　　第7步，對第6步得到的廢水采用管式陶瓷微濾膜過濾器進行濃縮，獲得含有藻類的濃縮廢水，將濃縮廢水送入板框壓濾機中對藻類進行分離，其中一部分藻類回送入藻類光反應處理步驟，另一部分藻類送入發酵罐中進行發酵處理;板框壓濾機的濾液返回至藻類光反應處理步驟;

　　第8步，對第7步得到的管式陶瓷微濾膜過濾器的濾液送入有機超濾膜中進行處理;

　　第9步，對第8步得到的有機超濾膜的濾液送入第一反滲透膜中處理，反滲透膜的透過液是回用純水，反滲透膜的濃縮液返回第2步中的沉淀反應處理;

　　第10步，在第8步得到的有機超濾膜的濃縮液中加入第二絮凝劑，進行絮凝沉降反應，再對沉降反應后的上清液進行臭氧氧化處理;

　　第11步，對第10步得到的污水送入第二反滲透膜進行處理，反滲透膜的透過液是回用純水，反滲透膜的濃縮液送入電滲析器中作一步地濃縮處理，電滲析器的淡水返回第二反滲透膜再次進行過濾，電滲析器的濃水送入蒸發工序進行蒸發處理，得到鹽泥。

　　2.根據權利要求1所述的市政污水處理工藝，其特征在于，所述的第1步中，格柵是由粗格柵和細格柵依次排列而成，粗格柵柵間距為25mm，細格柵柵間距為5mm。

　　3.根據權利要求1所述的市政污水處理工藝，其特征在于，所述的第2步中，第一絮凝劑是由無機絮凝劑和有機絮凝劑復配而成;所述的無機絮凝劑選自聚合硫酸鐵或三氯化鐵，投加量為40～60mg/L;所述的有機絮凝劑選自聚丙烯酰胺，投加量為4～8mg/L;所述的堿沉淀劑選自NaOH和Na2CO3，NaOH的用量是根據完全沉淀水中的Mg2+的量來計算，Na2CO3的用量是根據完全沉淀水中的Ca2+的量來計算。

　　4.根據權利要求1所述的市政污水處理工藝，其特征在于，所述的第4步中，厭氧處理過程中，廢水溫度35～40℃，pH值7～7.5，停留時間15～40小時;缺氧處理過程中，廢水溫度35～40℃，pH值6.5～7.5，DO值0～0.5mg/L，停留時間10～15小時。

　　5.根據權利要求1所述的市政污水處理工藝，其特征在于，所述的第5步中，活性污泥為經過SBR系統運行1～3個月馴化成熟的活性污泥，污泥的SVI30為30～40mL/g，MLSS為4.0～4.5g/L，好氧曝氣階段控制溶氧在3～5mg/L。

　　6.根據權利要求1所述的市政污水處理工藝，其特征在于，所述的第6步中，采用的藻類光反應是將廢水與藻類混合于透光容器中，并在有光照的條件下使藻類進行生化反應，消除掉水中的氮、磷污染物;光照強度為4000～8000lx，波長范圍為400～700nm;藻類選自綠藻或者硅藻。

　　7.根據權利要求1所述的市政污水處理工藝，其特征在于，所述的第7步中，管式陶瓷微濾膜過濾器中的陶瓷膜平均孔徑范圍是500～800m，過濾過程膜面流速是1～8m/s，過濾壓力是0.1～0.4Mpa;所述的第8步中，有機超濾膜的截留分子量是5萬～20萬，過濾壓力是0.4～0.8Mpa;所述的第9步中，第一反滲透膜的過濾壓力是1.5～2.5Mpa，過濾溫度是25～35℃;所述的第10步中，第二絮凝劑是由聚合氯化鋁鈣、氯化鐵、聚丙烯酰胺混合而成，重量配比是1： 1～2：1～4，第二絮凝劑的投加量是40～70mg/L;臭氧反應過程的溫度是40～50℃，臭氧的加入量是300～500ppm;所述的第11步中，第二反滲透膜的過濾壓力是2.0～3.0Mpa，過濾溫度是25～35℃。

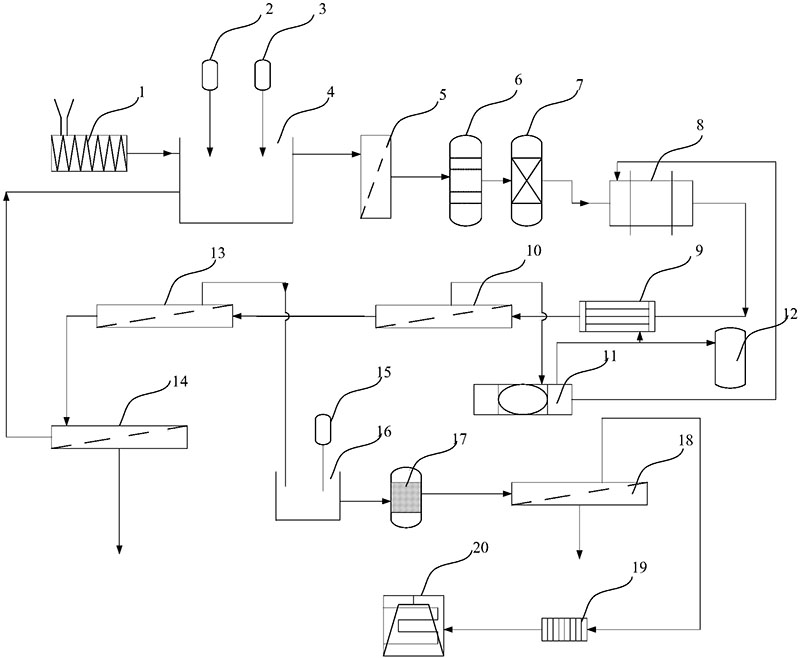

　　8.一種市政污水處理裝置，其特征在于，包括：

　　過濾格柵(1)，用于對污水進行過濾處理;

　　第一沉淀池(4)，用于對過濾格柵(1)過濾后的污水進行絮凝和沉淀反應，在第一沉淀池(4)上還連接有第一絮凝劑投加罐(2)和堿投加罐;

　　石英砂過濾器(5)，連接于第一沉淀池(4)，用于對第一沉淀池(4)的上清液進行過濾處理;

　　厭氧池(6)，連接于石英砂過濾器(5)，用于對石英砂過濾器(5)的濾液進行厭氧生化處理;

　　缺氧池(7)，連接于厭氧池(6)，用于對厭氧池(6)的產水進行缺氧生化處理;

　　SBR反應器(8)，連接于缺氧池(7)，用于對缺氧池(7)的產水進行活性污泥法處理;

　　藻類光反應管陣列(9)，連接于SBR反應器(8)，用于對SBR反應器(8)的產水采用藻類進行反應去除氮、磷污染物;

　　管式陶瓷微濾膜過濾器(10)，連接于藻類光反應管陣列(9)，用于對藻類光反應管陣列(9)的產水進行過濾處理，獲得含有藻類的濃縮液;

　　板框壓濾機(11)，連接于管式陶瓷微濾膜過濾器(10)的濃縮液側，用于對含有藻類的濃縮液進行固液分離處理，板框壓濾機(11)的濾液側連接于SBR反應器(8)的廢水進口，板框壓濾機(11)的濾餅側既連接于藻類光反應管陣列(9)的廢水進口，板框壓濾機(11)的濾餅側又連接于發酵罐;

　　有機超濾膜(13)，連接于管式陶瓷微濾膜過濾器(10)的濾液側，用于對管式陶瓷微濾膜過濾器(10)的濾液進行過濾處理;

　　第一反滲透膜(14)，連接于有機超濾膜(13)的濾液側，用于對有機超濾膜(13)的濾液進行過濾處理，第一反滲透膜(14)的截留側連接于第一沉淀池(4);

　　第二沉淀池(16)，連接于有機超濾膜(13)，用于對有機超濾膜(13)的濃縮液進行絮凝沉淀反應，第二沉淀池(16)上連接有第二絮凝劑投加罐(15);

　　臭氧反應罐(17)，連接于第二沉淀池(16)，用于對第二沉淀池(16)的上清液進行臭氧分解處理;

　　第二反滲透膜(18)，連接于臭氧反應罐(17)，用于對臭氧分解的污水進行過濾處理;

　　電滲析器(19)，連接于第二反滲透膜(18)的濃縮液側，用于對第二反滲透膜(18)的濃縮液作進一步濃縮處理;電滲析器(19)的淡水側與第二反滲透膜(18)的廢水進口連接，電滲析器(19)的濃縮液側與蒸發裝置(20)連接，蒸發裝置(20)用于對電滲析器(19)的濃縮液作蒸發處理。

　　9.根據權利要求8所述的市政污水處理裝置，其特征在于，第一絮凝劑投加罐(2)中裝填的是無機絮凝劑和有機絮凝劑復配物;所述的無機絮凝劑選自聚合硫酸鐵或三氯化鐵;所述的有機絮凝劑選自聚丙烯酰胺;第二絮凝劑投加罐(15)中裝填的是由聚合氯化鋁鈣、氯化鐵、聚丙烯酰胺混合而成的絮凝劑。

　　10.根據權利要求8所述的市政污水處理裝置，其特征在于，管式陶瓷微濾膜過濾器的結構包括：組件殼體(21)，在組件殼體(21)的兩端分別設有封頭(22)，封頭(22)上分別設有原料進口(25)和原料出口(26)，在組件殼體(21)安裝有管式陶瓷膜(24);組件殼體(21)內部的兩端設有花盤(28)，在封頭(22)內設有壓板(27)，管式陶瓷膜(24)的兩端分別套在花盤(28)和壓板(27)上的開孔中，壓板(27)將花盤(28)壓緊后實現管式陶瓷膜(24)的密封，管式陶瓷膜(24)中的管道與封頭(22)連通;在組件殼體(21)還設有滲透液出口(23);

　　在設有原料出口(26)的封頭的內部還設有防堵塞結構(31)，用于防止管式陶瓷膜(24)的管道被濾餅堵塞;防堵塞結構(31)包括：

　　第一固定板(32)，固定于封頭(22)內部;

　　第一固定板(32)朝向管式陶瓷膜(24)的管道的一側通過第一彈簧(34)連接有阻流板(33)，阻流板(33)朝向管式陶瓷膜(24)的管道的一側設有桿體(36)，桿體(36)伸入管式陶瓷膜(24)的管道的內部;

　　第二固定板(41)，固定于封頭(22)內部，第二固定板(41)朝向管式陶瓷膜(24)的管道的一側通過第二彈簧(35)連接于阻流板(33)，阻流板(33)朝向管式陶瓷膜(24)的管道的一側還設有彈性片(38)，彈性片(38)的一側設有凸出部(39);在封頭(22)中還設有限位卡(40)，限位卡(40)用于限制凸出部(39)的運動;

　　當?shù)谝粡椈?34)處于正常狀態時，第二彈簧(35)處于壓緊狀態。
